广泛应用高含矸原煤（＞25%）、高水分褐煤、洗选厂中煤破碎
| 参数项 | 标准规格 | 哈密适配调整 |
|---|---|---|
| 处理能力 | 80-600 t/h | 含矸率＞20%时降效系数0.7-0.8 |
| 齿辊直径 | Φ800-1500 mm | 齿尖堆焊碳化钨（厚度≥10mm） |
| 电机功率 | 55-400 kW | 增加15%功率余量（抗冲击载荷） |
| 入料粒度 | ≤300 mm | 含大块矸石时加装预破碎机 |
| 出料粒度 | 25-100 mm | 可调式破碎板控制粒度均匀性 |
| 齿型设计 | 狼牙交错式破碎齿 | 齿间距动态可调（液压调节） |
耐磨强化：
齿板采用双金属复合铸造（基材ZG40Cr，表面Hardox 500）
齿根加装钨钢护套（抗冲击寿命提升2.5倍）
防堵设计：
液压反向旋转清堵功能（扭矩≥200 kN·m）
底部增设振动排料篦板（防湿煤黏结）
五级密封系统：
主密封：多层迷宫密封（间隙≤0.15mm）
辅助密封：氮气气帘（压力0.02-0.05MPa）
动态密封：自清洁刮板（弹簧钢材质）
磁力密封：永磁环吸附铁质粉尘
油膜密封：稀油润滑形成动态屏障
抑尘升级：
破碎腔负压设计（-200Pa，连接袋式除尘器）
微雾加湿系统（仅湿度＜15%时启动，耗水≤0.1m³/h）
| 部件 | 低温对策 | 高温/高湿对策 |
|---|---|---|
| 轴承组件 | 选用C4游隙轴承（游隙0.2-0.3mm） | 加装油冷循环系统（油温≤70℃） |
| 液压系统 | 换用L-HV32低温液压油 | 油路增设干燥过滤器（露点-40℃） |
| 电气系统 | 控制柜内加热除湿模块 | 防爆型散热风机（IP66防护） |
| 齿板固定螺栓 | 预紧力降低10%（防冷脆） | 采用Incoloy 825耐蚀螺栓 |
高含矸工况：
齿辊转速降至35-50 rpm（标准50-80 rpm）
破碎齿加密排列（齿间距缩小30%）
高水分煤（＞12%）：
进料口加装链板式疏料器（防堵煤）
破碎腔壁贴附超高分子聚乙烯衬板（防黏）
| 工况信号 | 自动调节动作 | 控制精度 |
|---|---|---|
| 电流超限（＞115%） | 液力耦合器泄压+降速15% | 响应时间≤0.3秒 |
| 轴承温度＞80℃ | 启动油冷系统并报警 | 温控误差±1℃ |
| 出料粒度超标 | 液压调整齿辊间距（±5mm） | 粒度偏差≤±3mm |
| 煤尘浓度＞10mg/m³ | 触发微雾抑尘+除尘器升频 | 浓度控制≤5mg/m³ |
传感器网络：
齿根应变片（预警过载断裂）
红外热像仪（监测齿面温度场）
振动频谱分析（诊断轴承早期故障）
数据管理：
接入工业物联网平台（实时显示处理量、能耗、磨损率）
生成寿命预测报告（度＞85%）
| 项目 | 周期 | 标准 |
|---|---|---|
| 齿尖磨损检测 | 每班次 | 齿高磨损＞30mm强制更换 |
| 密封系统检查 | 每周 | 气密性测试泄漏量＜0.5m³/h |
| 齿辊平行度校准 | 每月 | 偏差≤0.08mm/m |
| 液压油清洁度 | 每500小时 | NAS 1638 7级以内 |
| 整机振动检测 | 每季 | 振动速度≤6.3mm/s（ISO 10816） |
| 故障现象 | 原因诊断 | 解决方案 |
|---|---|---|
| 齿辊卡死 | 大块矸石卡阻/过载 | 液压反冲3次，无效则拆解清堵 |
| 出料粒度不均 | 齿板磨损不对称 | 翻转或更换齿板，调整辊间距 |
| 异常振动 | 轴承游隙过大/地脚松动 | 更换轴承，复紧螺栓至500N·m |
| 液压系统内泄 | 密封圈老化/阀体磨损 | 更换斯特封，修复阀芯配合面 |
| 煤质类型 | 推荐型号 | 处理量（t/h） | 功率（kW） |
|---|---|---|---|
| 高含矸原煤（＞25%） | 2PGC-1500×2000重型机 | 350-450 | 355（防爆） |
| 高水分褐煤 | 2PGC-1200×1500防黏型 | 200-280 | 220（变频） |
| 洗选厂中煤破碎 | 2PGC-1000×1200型 | 120-180 | 160 |
变频节能：
永磁同步电机+矢量变频控制（节电率≥20%）
飞轮储能装置（回收破碎反冲能量30%）
节水设计：
干式除尘+微雾抑尘（吨煤耗水≤0.05m³）
防爆设计：
电机、电控箱采用Ex d IIB T4防爆等级
轴承座设置温度-火花双联锁保护
噪声控制：
整体隔声罩（降噪≥12dB(A)）
弹性基础（隔振效率≥80%）
规范符合性：
满足GB 50431-2020《带式输送机工程设计规范》
符合XJ/ZQ 015-2023《新疆煤炭机械防爆技术规程》
特别提示：
新机需进行150小时磨合运行（负载分阶段：40%→70%→）
储备关键备件：齿板（2套）、液压阀组（1套）、防爆电机（1台）
建议与哈密煤科院联合制定煤质适配方案（每季度采样分析）

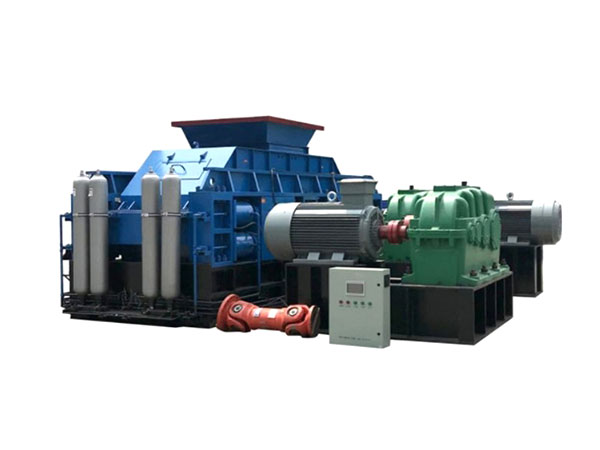

通过本方案实施，双齿辊破碎机在哈密原煤破碎场景中可实现：
吨煤电耗降至0.8-1.2 kW·h/t
设备年运行时间≥7500小时
综合维保成本降低30%-40%
